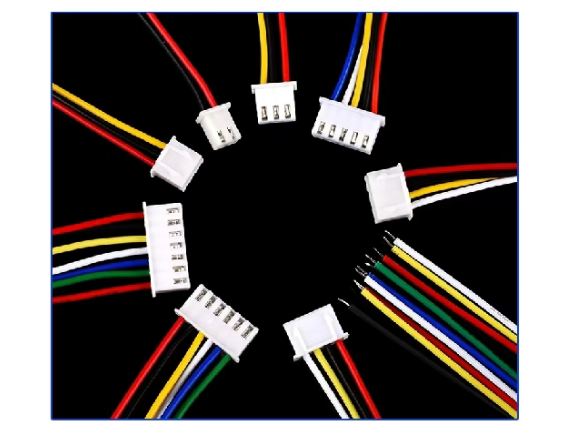

Kabelbaum
Eigenschaften
- Extrem breite Anwendung in allen elektrischen Geräten und Anlagen
- Verschiedene Stile für Optionen für unterschiedliche Anforderungen
- Umweltschutz und beständig gegen hohe Temperaturen
- Optionales wasserdichtes Material
- Verfügbar zum Anschließen des Dupont-Kabelbaums
Kabelbaumklemme
Hauptsächlich Merkmale
SH1.00MM Raumthermostatkabel/Elektrokabel
|
2P A=3,00 B=5,00 |
3P A=4,00 B=6,00 | 4P A=5,00 B=7,00 | |
|
5P A=6,00 B=8,00 |
6P A=7,00 B=9,00 | 7P A=8,00 B=10,00 | |
| 8P A=9,00 B=11,12 | 9P A=10,00 B=12,00 |
10P A=11,00 B=13,00 |
|
|
11P A=12,00 B=14,00 |
12P A=13,00 B=15,00 | ||
1.50MM Space Termimalkabel/Elektrokabel
|
2P A=3,40 B=4,40 |
3P A=4,90 B=5,90 | 4P A=6,40 B=7,40 | |
| 5P A=7,90 B=8,90 | 6P A=9,40 B=10,40 |
7P A=10,90 B=11,9 |
|
|
8P A=12,4 B=13,4 |
9P A=13,9 B=14,90 | 10P A=15,4 B=16,4 | |
|
11P A=17,9 B=17,9 |
12P A=19,4 B=19,4 | ||

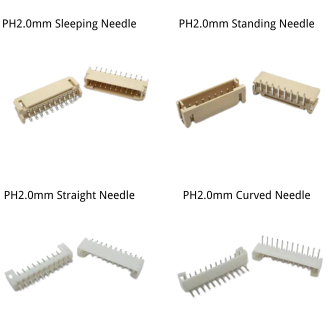

PH2.00MM Raumthermostatkabel/Elektrokabel
|
2P A=4,50 B=5,60 |
3P A=6,50 B=7,60 | 4P A=8,50 B=9,60 | |
| 5P A=10,5 B=11,6 | 6P A=12,5 B=13,6 |
7P A=14,5 B=15,6 |
|
|
8P A=16,5 B=17,6 |
9P A=18,5 B=19,6 | 10P A=20,5 B=21,6 | |
|
11P A=22,5 B=23,6 |
12P A=24,5 B=25,6 |
||

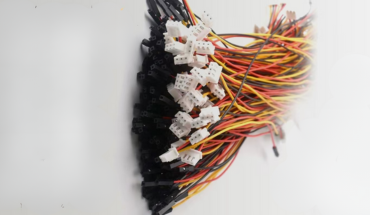

XH2.M54M Weltraum-Terminalkabel/Elektrokabel
|
2P A=5,70 B=7,30 |
3P A=8,20 B=9,80 | 4P A=10,7 B=12,3 | |
|
5P A=13,2 B=14,8 |
6P A=15,7 B=17,3 | 7P A=18,2 B=19,8 | |
| 8P A=20,7 B=22,3 | 9P A=23,2 B=24,8 |
10P A=25,7 B=27,3 |
|
|
11P A=28,2 B=29,8 |
12P A=22,5 B=32,3 | ||
Parameter von Harness
| Modell | 1.0 nach Dupont 1P | 1.25 nach Dupont 1P |
| Raum | Dupont 2,54 mm | 2.54mm |
| Material | 157128# Kabelkern, 7psc 0.12 verzinntes Kupfer, Außendurchmesser 0.9 | 157128# Kabelkern, 7psc 0.12 verzinntes Kupfer, Außendurchmesser 0.9 |
| Länge | 20cm | 20cm |
| Farbe | 2P:Rot und Schwarz
3P:Rot, schwarz und gelb 4P:Gelb,Weiß,rot und schwarz 5P:orange,Gelb,Weiß,rot und schwarz 6P:Grün,orange,Gelb,Weiß,rot und schwarz |
2P:Rot und Schwarz
3P:Rot, schwarz und gelb 4P:Gelb,Weiß,rot und schwarz 5P:orange,Gelb,Weiß,rot und schwarz 6P:Grün,orange,Gelb,Weiß,rot und schwarz |
| Modell | PH 2.0 nach Dupont 1P | XH 2.54 nach Dupont 2,54-1P |
| Raum | Dupont 2,54 mm | 2.54mm |
| Material | 1007-26AWG#-Kabelkern, 7 Stück 0,12 mm Kupferkabel, Außendurchmesser 1,3 mm | 1007-26AWG#-Kabelkern, 7 Stück 0,12 mm Kupferkabel, Außendurchmesser 1,3 mm |
| Temperaturbeständigkeit | 80℃ | 80℃ |
| Elektrischer Strom | 0.65A | 0.65A |
| Kabelfarbe | 2P:Rot und Schwarz
3P:Rot, schwarz und gelb 4P:Gelb,Weiß,rot und schwarz 5P:orange,Gelb,Weiß,rot und schwarz 6P:Grün,orange,Gelb,Weiß,rot und schwarz |
2P:Rot und Schwarz
3P:Rot, schwarz und gelb 4P:Gelb,Weiß,rot und schwarz 5P:orange,Gelb,Weiß,rot und schwarz 6P:Grün,orange,Gelb,Weiß,rot und schwarz |
Konvertieren zu Dupont-Geschirr (4)
Kabelbaumanwendung
Es wird häufig in allen Produkten im Zusammenhang mit Elektroplatinen verwendet.
